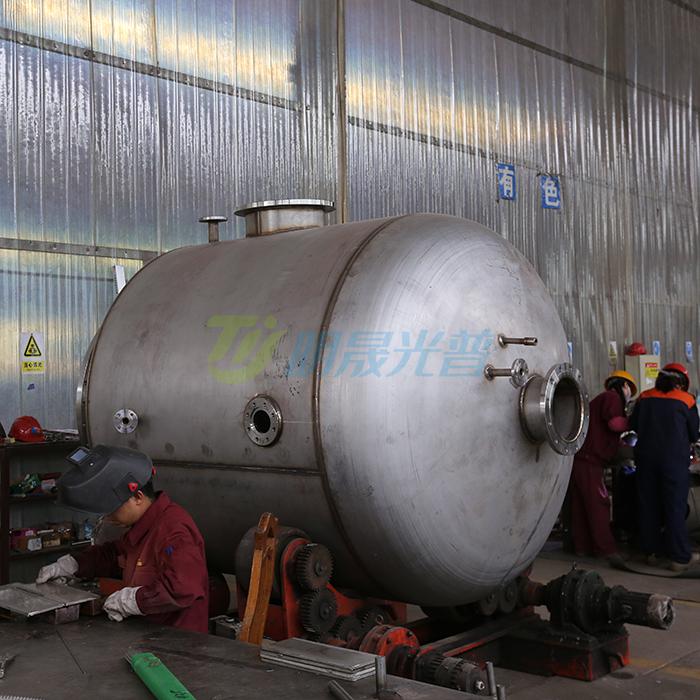

一、按结构与用途分类‌

1立式/卧式储罐‌：适配常压或低压存储；

2、高压储罐‌：选用TC4等高强钛合金，耐受≥10MPa压力；

3、特种功能储罐‌：

双层真空储罐‌：用于液氢、液氧等低温介质存储；

电化学储罐‌：表面镀钌或铂，适配电解反应场景。

二、按制造工艺分类‌

焊接钛储罐‌：卷板氩弧焊成型，成本低，适用于低压环境；

无缝钛储罐‌：通过热挤压或旋压工艺成型，壁厚均匀，耐压性能更优。

牌号：TA2‌、TC4、‌TA10‌、Gr7‌

1、材料成型‌：

冷卷成型‌：钛板经卷板机成型，辊面需包覆不锈钢保护层防止表面污染；

热压延成型‌：加热至800℃以上塑性加工，用于复杂曲面储罐制造。

2、焊接工艺‌：

氩气保护焊‌：焊缝强度达基体金属的90%以上，需控制氩气纯度≥99.999%；

激光焊接‌：用于超薄壁储罐，热影响区缩小50%。

3、表面处理‌：

酸洗钝化‌：氢氟酸-硝酸混合液清洗，生成致密TiO₂氧化膜；

喷砂处理‌：提升涂层附着力，粗糙度控制在Ra3.2-6.3μm。

1、耐腐蚀性‌：

耐尿素腐蚀能力比超低碳不锈钢高10倍；

在硫化氢环境中年腐蚀率＜0.005mm。

2、力学性能‌：

TC4储罐爆破压力≥35MPa，比钢制储罐高20%；

TA2储罐低温韧性优异。

3、安全特性‌：

无磁性，避免电化学腐蚀风险；

氧化膜自修复能力，可抵抗应力腐蚀开裂。

化工行业‌：尿素合成塔、盐酸储罐；

石油工业‌‌：海上平台原油储罐、硫化氢气体容器；

海洋工程‌‌：海水淡化预处理罐、深海装备压力容器；

新能源‌‌：液氢储运罐、燃料电池电解槽；

核工业‌‌：核废料储罐、冷却剂循环容器。
